五级流水线 CPU 设计

1. 五级流水线运行流程

1.1. 单周期运行流程回顾

graph LR A["IF
取指"] B["ID
译码
取数"] C["ALU
运算"] D["MEM
存储器读写"] E["WB
寄存器写回"] A --"指令"--> B B --"Rs,Rt,Rd,im
控制信号"--> C C --"busA
busB/imm32"--> D D --"Dataout"--> E

%%{init: {'theme':'dark'}}%% graph LR A["IF
取指"] B["ID
译码
取数"] C["ALU
运算"] D["MEM
存储器读写"] E["WB
寄存器写回"] A --"指令"--> B B --"Rs,Rt,Rd,im
控制信号"--> C C --"busA
busB/imm32"--> D D --"Dataout"--> E

1.2. 流水线 CPU 的运作

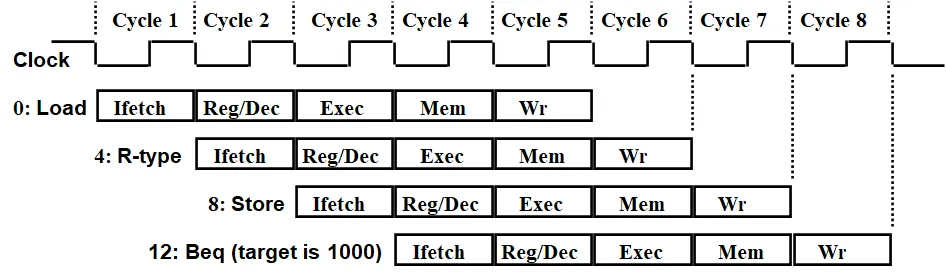

1.2.1. 工作流程

与单周期的流程类似，但将时钟周期缩短，每个周期都只完成一个部件的工作，系统最繁忙时刻可以在同一时刻同时运行 5 条流水线指令，提高了指令的吞吐量。

由于不同指令对于每个部件都有不同的使用区间，所以为了避免不同指令在同一时间对同一部件的访问，使得流水线顺利的运行，需要做到以下两点：

每个功能部件每条指令只能用一次（如：写口不能用两次或以上）
每个功能部件必须在相同的阶段被使用（如：写口总是在第五阶段被使用）

所以将所有指令都扩充到需要 5 个时钟周期来完成，每个时钟周期的长度由执行时间最长的那一个部件来决定。

与此同时，在上述流程图中，仍然存在在 cycle 5 周期内，同时有指令 1 和指令 5 对寄存器进行访问，所以，在这里采用寄存器和存储器的“先写后读”的方式，来解决结构冲突。

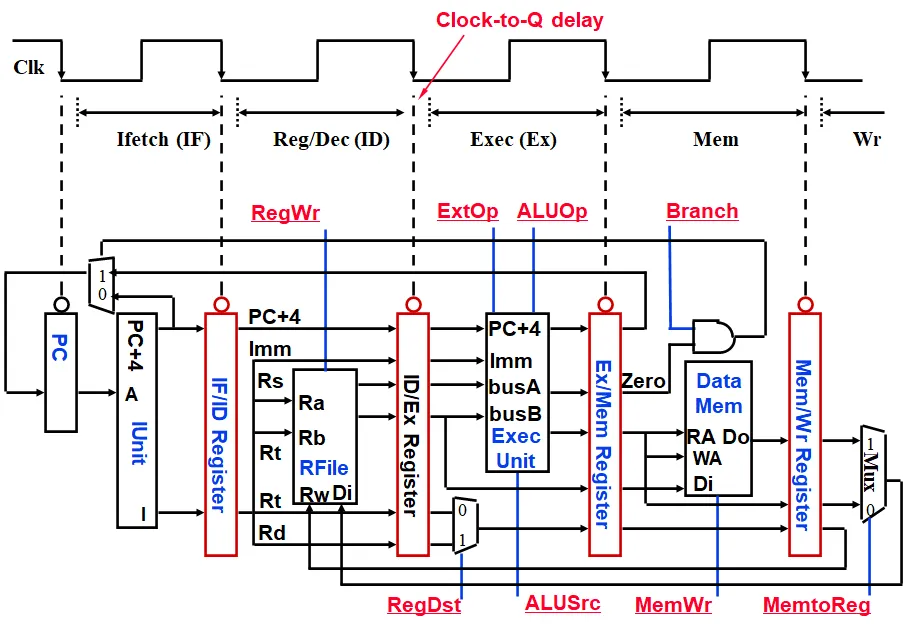

1.2.2. 核心部件及寄存器的分布

在每个部件后面，都加入状态寄存器，用于保存当前周期当前部件所进行的状态，使得数据能够像流水线一样传递到下一个部件，同时当前部件会接收到新的信号和状态。

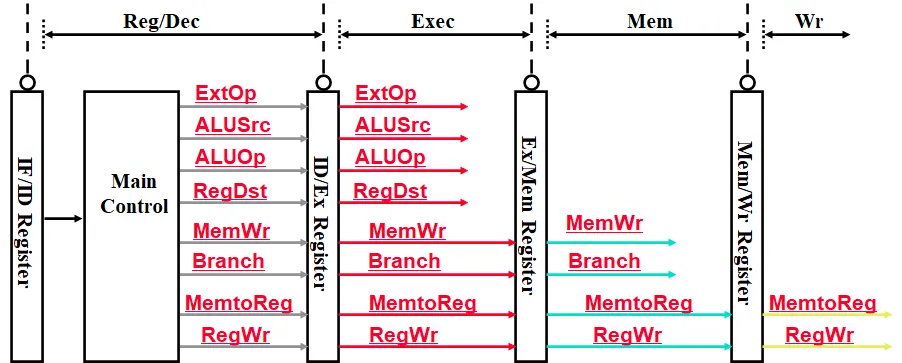

1.2.3. 控制信号的给出

Controller 控制器在 IF/ID 寄存器之后得到指令，并通过指令得到每个部件的控制信号，将这些信号发给下一级 ID/EX 寄存器，这些信号再经过下级寄存器继续流水发送。

2. 五级流水线 CPU 组成部件

2.1. 核心部件

部件名	作用
IUnit	用于取指令（包含指令存储器），并完成 PC + 4
RFile	从寄存器中读取数据，放到 busA 和 busB 中，同时通过 Rd 给出的地址和 busW 将数据写回寄存器
ExecUnit	执行部件，完成立即数 imm 的扩展和 ALU 运算
DataMem	将数据存入存储器，根据给定的地址读出数据

2.2. 状态寄存器及 PC Unit

寄存器	存放的信号
u_pc	`pc`
IF/ID.reg	`pc+4`, `instruction`
ID/EX.reg	`ExtOp`, `ALUSrc`, `ALUOp`, `RegDst`, `MemWr`, `Branch`, `MemtoReg`, `RegWr`, `Rs`, `Rt`, `Rd`, `busA`, `busB`, `imm`, `pc+4`, `jump`, `jump_target`
EX/ME.reg	`MemWr`, `Branch`, `MemtoReg`, `Target`, `Zero`, `ALUout`, `busB`, `Rd`, `jump`, `jump_target`
ME/WB.reg	`Dataout`, `Rd`, `ALUout`, `MemtoReg`, `RegWr`

2.3. 控制器 Controller

通过传入的指令，生成一系列控制信号。

控制信号	含义
`RegWr`	寄存器写回
`RegDst`	目的寄存器
`MemtoReg`	存储器写回寄存器
`MemWr`	写入存储器
`Branch`	`beq` 跳转
`Jump`	`jump` 跳转
`ExtOp`	立即数带符号/无符号扩展
`ALUctr[2:0]`	ALU 选择运算方式
`ALUSrc`	控制 ALU inputB 的输入源 (`busB/imm32`)

2.4. 存储器

部件名	作用
InstructionMem	指令存储器，被 IUnit 模块调用；在初始化时提前放入指令
DataMem (包含在核心部件)	数据寄存器，输入 `ALUout` 作为地址，并输出存储器内数据；同时通过 `MemWr` 信号控制是否从 `Datain` 口存入数据；在初始化时提前放入数据

2.5. 数据通路 DataPath

将 PC，取指令模块 IUnit，IF/ID 寄存器，取数译码模块 RFile，ID/EX 寄存器，执行模块 ExecUnit，EX/ME 寄存器，数据存储器 DataMem，ME/WB 寄存器组合，成为流水线数据通路。

2.6. 顶层模块 Pipeline

由 DataPath 模块 和 Controller 模块 组成。

DataPath 输出从取指令模块得到的指令，接收 Controller 发出的一系列控制信号。

Controller 接收 DataPath 发出的指令，发出从指令中翻译得到的一系列控制信号。

2.7. 测试模块 testbench

包含一个顶层模块 Pipeline，向其中输入 clk 和 run 信号。同时，通过 $dumpfile 和 $dumpvars 命令将波形引出。

2.8. 冒险检测控制部件

2.8.1. 数据冒险

部件名	作用
hazard_detection_unit	检测是否有 Load-use 数据冒险，若有则发出 `stall` 信号
forwarding_unit	读取并检测几个状态寄存器的 Rs, Rt, Rd，判断是否需要转发，给出 `forward_a[1:0]` 和 `forward_b[1:0]` 信号
mux_foraward_a (mux3to1)	通过 `forward_a` 从 `id/ex.busA`, `me/wr.ALUout`, `ex/me.ALUout` 3 个信号中选择正确的 ExecUnit A 口输入
mux_foraward_b (mux3to1)	与 mux_foraward_a 类似，选择 ExecUnit 的 B 口的输入

2.8.2. 控制冒险

部件名	作用
mux_real_pc (mux3to1)	从 `pc+4`, `bz_target`, `jump_target` 中选出下一条 PC
bz_target_ahead	提前计算 `Branch` 跳转指令的目标 PC
jump_target	计算 `Jump` 跳转指令的目标 PC

3. 冒险处理

3.1. 冒险分析

在上述流水线 CPU 的构件中，简单地按照流程顺序将部件连接起来，能够使得每一条指令都能运行起来，但是出现了以下的问题。

3.1.1. 数据冒险

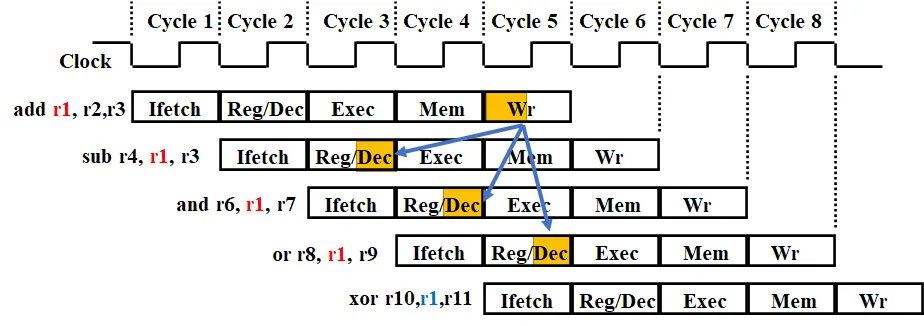

3.1.1.1. 第一条指令的目的寄存器还未写入新值，后面的指令需要用到该寄存器的值

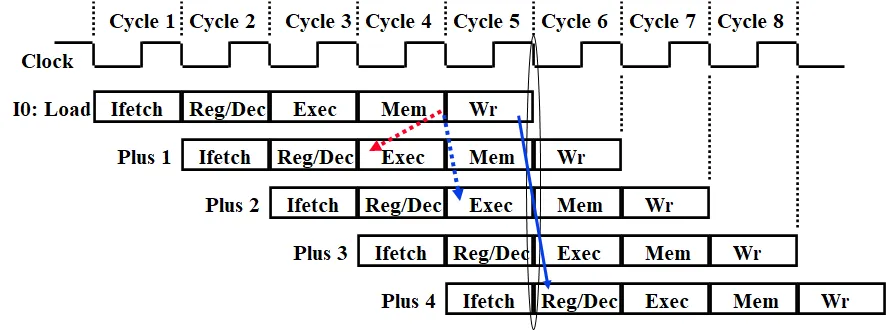

图中，若按照单周期的处理方式，仅能使得最后一条指令得到正确的结果。通过寄存器、存储器的前半周期写，后半周期读，解决了部分的冒险，可以使第 4 条指令也能够取到正确的数。

图中的第二、第三条指令在没有冒险处理的情况下无法得到正确的数，因此需要转发来处理冒险。

3.1.1.2. Load 指令引起的数据冒险

lw 指令需要经过上面的流程才能取到数，数据至少需要在 MEM 阶段之后才能得到。因此，在上面的示例中，如果 lw 指令后紧跟着需要用到的寄存器，则需要使用转发与延迟结合的方法才能正确执行，需要延迟一个周期。

3.1.2. 控制冒险

3.1.2.1. `beq` 和 `jump` 跳转指令引起的结构冒险

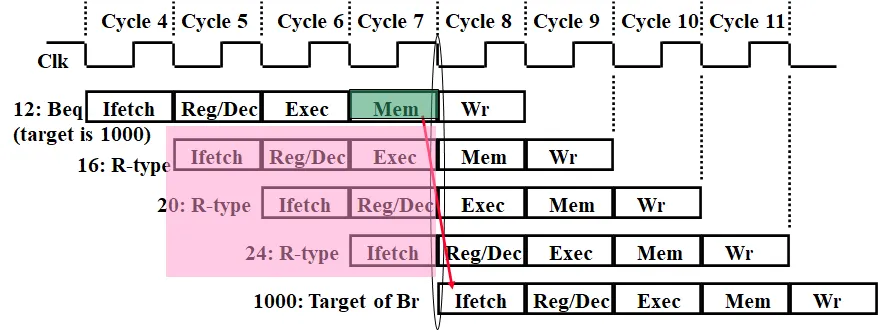

在上图中，branch & zero 信号至少需要在 EX/ME 寄存器之后才能出现，如果需要跳转，则会将 beq 之后的 3 条无关指令放入 CPU 中运行。跳转之后的指令，如果需要用到寄存器或者存储器中的数据，则有可能发生错误。

jump 指令在 IF/ID 寄存器之后，由 Controller 给出，在下一个周期进行跳转。而在跳转时，IF/ID 寄存器中已经放入了 jump 的下一条无关指令，同样可能会发生错误。

3.2. 冒险处理

3.2.1. 数据冒险（利用转发 Forwarding 或 Bypassing 旁路）技术

在上述的数据冒险中，大致分为两类，并在此给出一些解决方案：

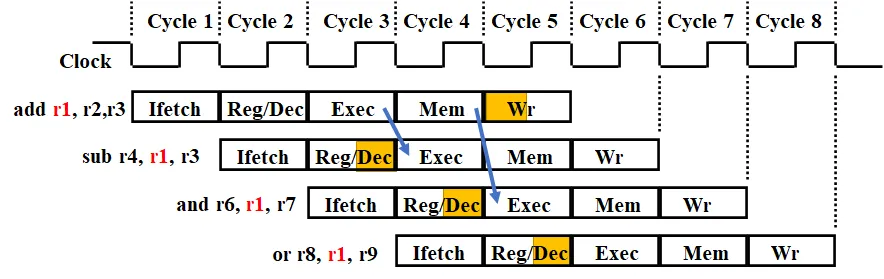

3.2.1.1. 若相关数据是ALU结果，可以通过转发解决

第一行指令的 EX 阶段得到的结果，直接转发到第二行指令的 EX 输入端
- 需要将 EX/ME 寄存器的 ex_me_ALUout_out 转发至 u_exec 的 busA, busB 处。
第一行指令的 DM 阶段读出的结果，转发给第三行指令的 EX 输入端
- 需要将 ME/WB 寄存器的 me_wr_ALUout_out 转发至 u_exec 的 busA, busB 处。

3.2.1.2. 若相关数据是上条指令 DM 读出内容（Load-use 冒险），则需要使用转发和阻塞配合实现

lw 指令之后，如果下一条指令的源寄存器中包含 lw 的目的寄存器，则需要将 DM 中的数据进行转发，并且将下一条指令阻塞一个周期运行，其中包含了寄存器的检测。

3.2.1.3. 解决方案

ExecUnit 的两个输入口之前插入三选一数据选择器，从 寄存器读数、ALU 运算结果、存储器输出结果 中选出应当输入的正确结果，数据选择信号为 forward_a[1:0] 和 forward_b[1:0]，由 forwarding unit 模块生成这两个信号。下面为三选一数据选择器选择的数据。

`forward`	数据	注释
00	ID/EX.`busA/B`	寄存器读数
10	EX/ME.`ALUout`	ALU 运算结果
01	ME/WR.`Databack`	存储器输出结果（根据 `MemtoReg` 选择 ALU 结果或是存储器读出结果）

同时，由于 lw 指令的冒险也在此合并解决，所以需要添加一个 数据冒险检测模块 hazard_detection_unit。该模块检测 lw 指令的下一条指令是否用到了 lw 的目的寄存器，如果是，则产生的阻塞信号为有效（高电平）。下面修改数据通路实现阻塞。

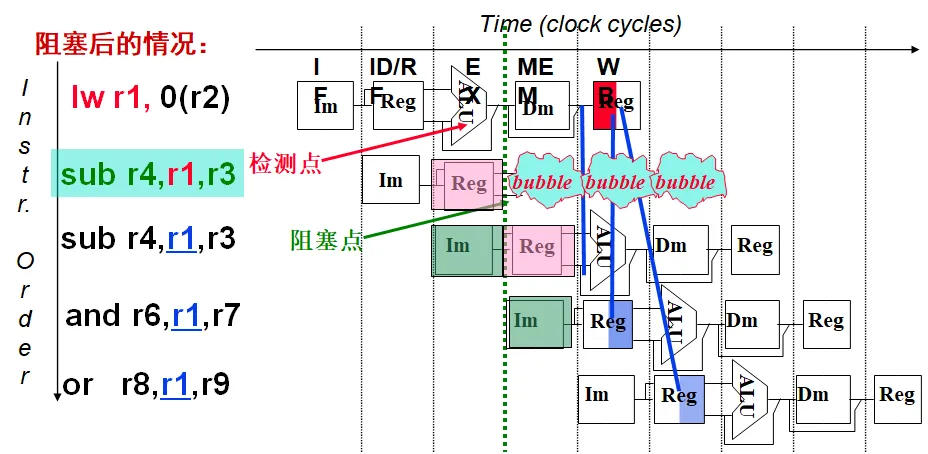

检测“阻塞”过程中
- sub 指令在 IF/ID 寄存器中，并正被译码，控制信号和 Rs/Rt 的值将被写到 ID/EX 段寄存器
- and 指令地址在 PC 中，正被取出，取出的指令将被写到 IF/ID 段寄存器中
在阻塞点，必须将上述两条指令的执行结果清除，并延迟一个周期执行这两条指令
- 将 ID/EX 段寄存器中所有控制信号清 0 ，插入一个“气泡” （bubble ID/Ex.Reg signals）
- IF/ID 寄存器中的信息不变（还是 sub 指令），sub 指令重新译码执行（stall IF/ID.Reg）
- PC 中的值不变（还是 and 指令地址），and 指令重新被取出执行（stall PC）

3.2.2. 控制冒险（采用静态分支预测的方法）

3.2.2.1. `Branch & Zero`

在 beq 指令中，原本需要运行到 exec 周期结束时，才能得到 Zero 信号，但如果在前面的 Reg/Dec 阶段，将从 Rs, Rt 中取出的数进行判断，就可以得到 Zero 的信号。也就是说，在先一个周期就可以提前得到这个信号，判断是否需要解决。与此同时，branch 的新地址已经送到 newpc 处。

此时，beq 的下一条指令还在 IFetch 阶段，得到了这一条指令。如果 beq 需要跳转，则将这一条已经取出的指令进行 bubble 处理，即只需去除一条指令，接下来的指令不会受到影响。

// PC+4 和 imm16 在 IF/ID 寄存器出现
wire [31:0] bz_target_ahead;
wire [31:0] imm32_ahead;
extender ext_bz_ahead(
  .im    (si_im),
  .ExtOp  (ExtOp),
  .Im    (imm32_ahead)
);
assign bz_target_ahead = if_id_pc_inc_out + (imm32_ahead << 2);

// Branch 在 Controller 中给出
// Zero 通过提前运算给出
wire zero_ahead;
wire bz_ahead;
assign zero_ahead = (busA ^ busB) == 31'b0;
assign bz_ahead = zero_ahead & Branch;

3.2.2.2. `Jump`

当 jump 指令到来，且得到需要真正跳转的信号时，下一条指令恰好在 IFetch 阶段，与此同时新的 PC 已经被送到 upc 部件。因此，该过程需要对这一条已经在 IF 阶段的指令进行 bubble 处理。

// Jump 信号在 Controller 中给出
// jump_target_pc 目标地址通过 PC 高 4 位，指令 26 位立即数，两个 0 拼接而成
wire [31:0]  jump_target_pc;
assign jump_target_pc = {u_pc_pc_out[31:28], Instruction[25:0], 2'b00};

3.2.2.3. 下地址逻辑的合并

在上述分析之后，可以发现，beq 和 jump 指令均需要阻塞一条指令，因此，可以定义一个 IF_flush 信号，IF_flush = bz | Jump，用于控制 IF/ID 寄存器的一次 bubble，以合并一部分处理。

最后，使用三选一数据选择器选择 PC+4, bz_target_ahead, jump_target_pc 中正确的 PC 作为下一条指令地址。

`{Jump,bz_ahead}`	选择的数据线	注释
00	IF/ID.`PC_inc`	PC+4
01	`bz_target_ahead`	`beq` 跳转地址
10	`jump_target_pc`	`jump` 跳转地址

4. 仿真分析

4.1. MIPS 汇编代码及注释

lw s1, zero, 0      // s1=1H
lw s2, zero, 1      // s2=fH
add s4, s0, s2      // s4=fH
sub s5, s0, s1      // s5=ffffffffH
add s6, s5, s4      // s6=eH
slt t0, s1, s2      // s1<s2, t0=1
subu s7, s4, s1     // s7=fH-1H=eH
sub s3, s1, s2      // s3=1h-fh=fffffff2H
addiu s4, s5, b     // s4=aH
sltu t1, s7, s3     // (u)s5<(u)s3, t1=1
ori s5, s0, 0F00    // s5=0|f00H=00000f00H
addiu t2, zero, 2   // t2=2H
beq s4, zero, 2     // if (s7==0) goto sw else s7--
sub s4, s4, s1
sub s4, s4, s1
j c                 // goto line 12
sw s6, zero, 10     // store
lw s5, zero, 10     // s5=10H

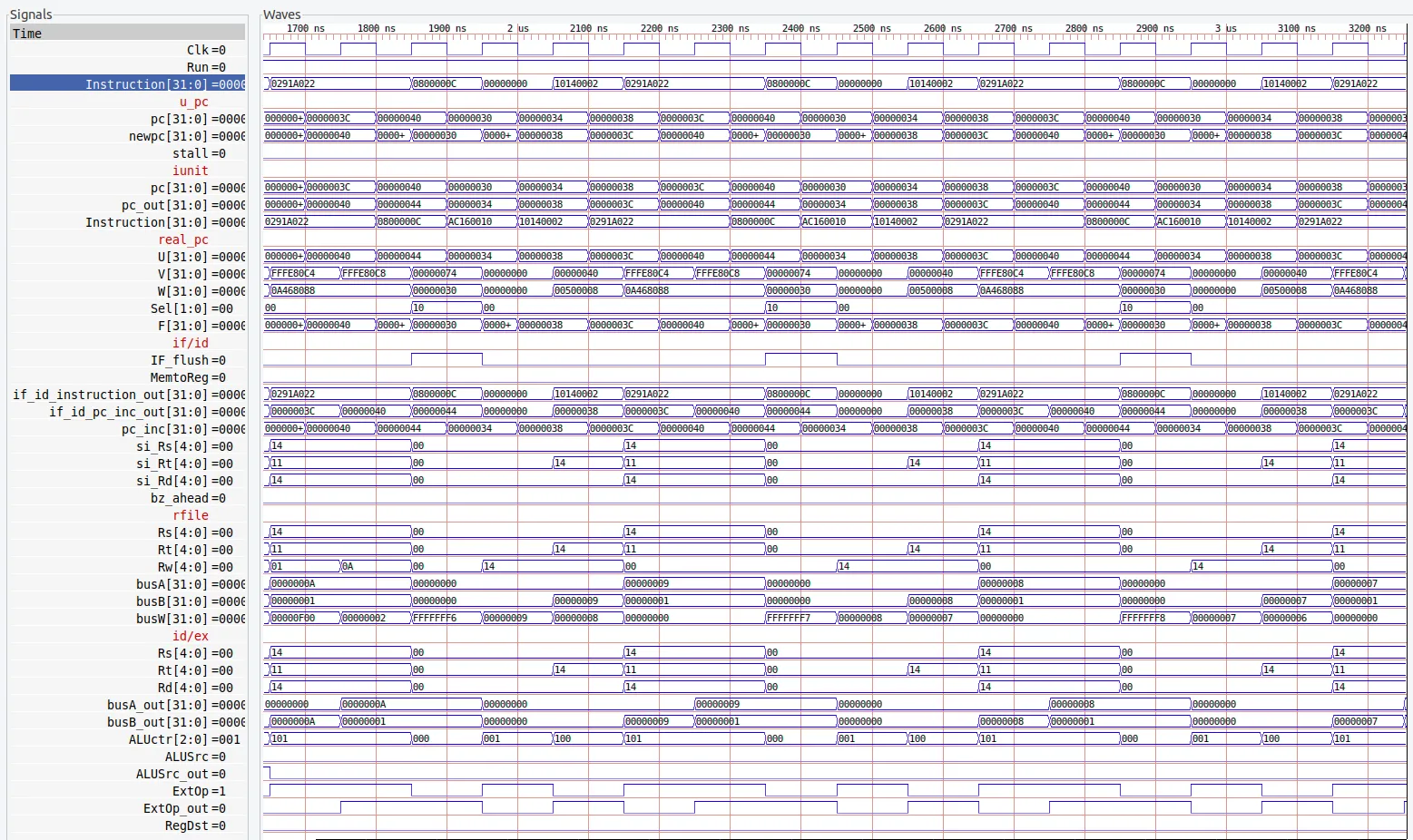

4.2 波形分析

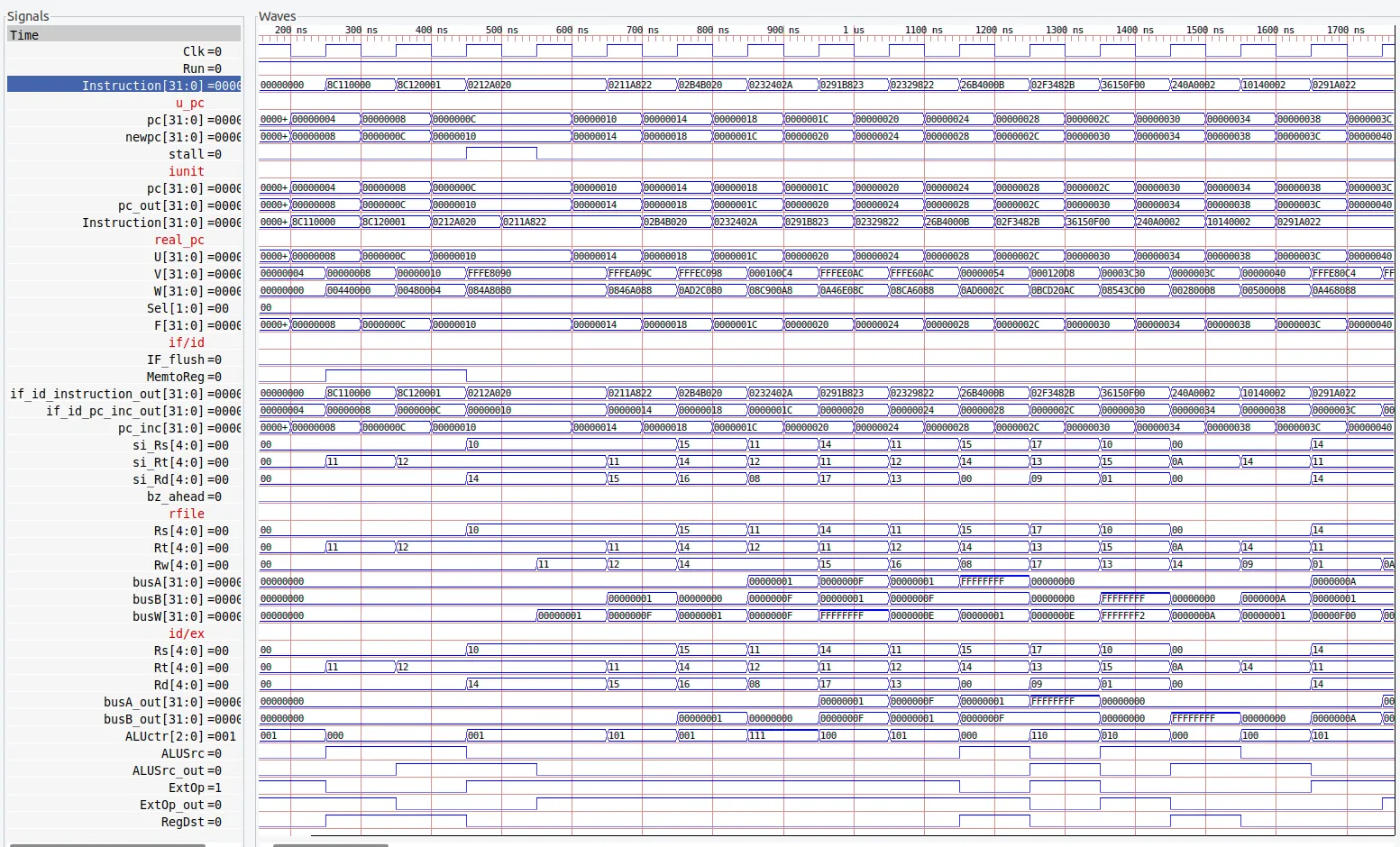

载入存储器中的数据，并做指令操作。

jump 指令与 beq 指令的跳转测试。

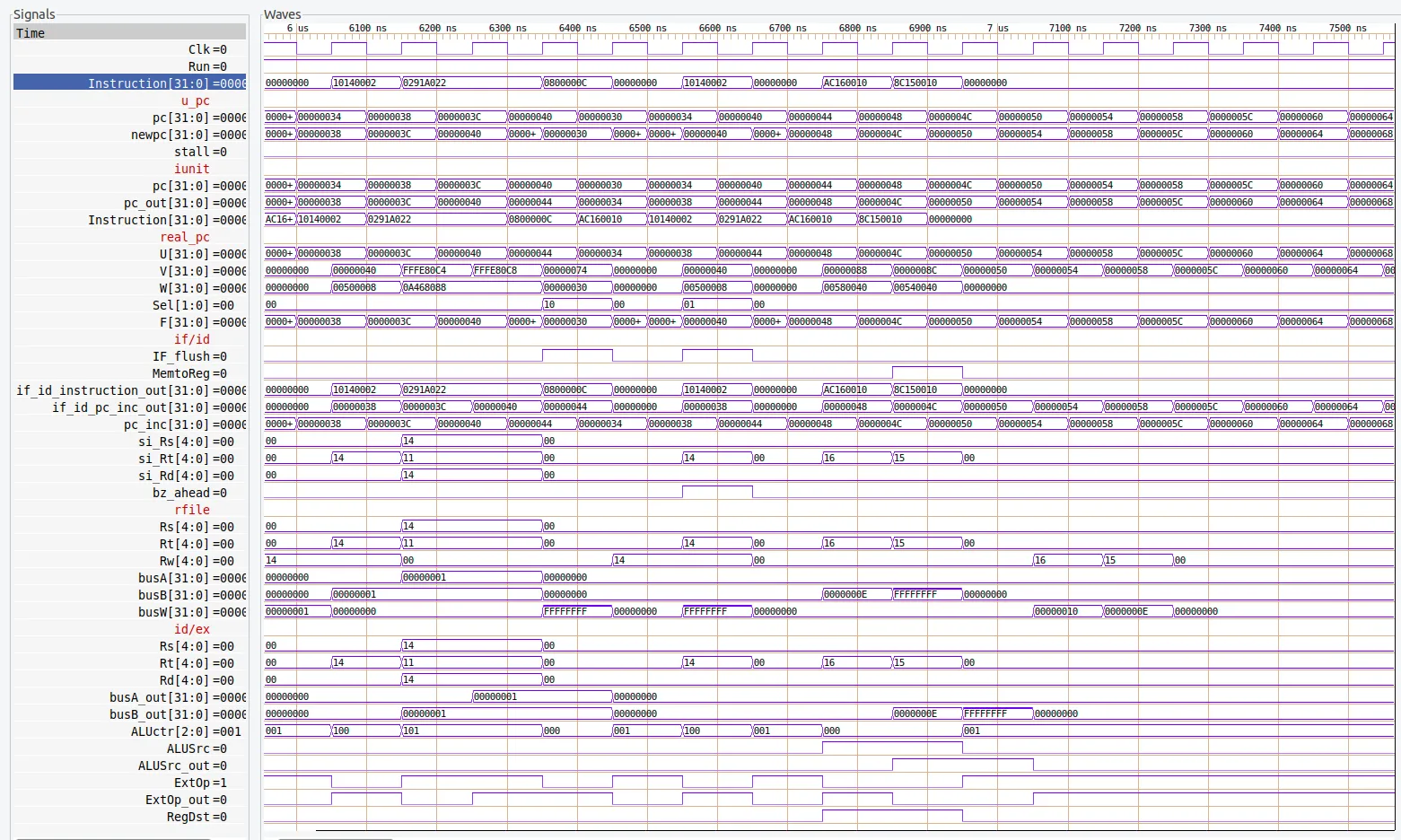

寄存器数据循环递减，直至循环结束，利用 sw 指令存数。

5. 体会与总结

本次计算机组成原理课设要求我们设计一个五级流水线的 CPU，同时让我们考虑到了冒险等情况，使我们更加深刻得理解计算机底层的结构和设计逻辑。在实验中，我们掌握了每个部件的功能，各个寄存器在流水线工作中的地位，了解了流水线工作的原理。另外，在流水线工作的过程中，我们也了解到不少状态传递、数据反馈的问题，也了解了一些解决这些问题的方法，提高了查询资料的效率和编程能力。在上学期单周期数据通路的基础上，流水线 CPU 的效率得到了很大的提升。

6. 附件（verilog 源代码）

全部代码可到 github 查看：https://github.com/widcardw/cpu-design.git
