第 8 章 8253 定时器 计数器

1. 可编程定时器/计数器 8253

1.1. 问题的提出

1.1.1. 定时器的本质——计数

定时可以看作对时间基准的计数，将任意一个固定周期作为时间标准进行累积就能获得一定时间

1.1.2. 定时器/计数器

  • 定时器本质上是通过对周期性信号的计数实现的
  • 计数器只是对输入信号累计，通过加 1 或减 1 实现
  • 定时/计数电路的输入信号是脉冲信号
    • 计数器
      • 计数器接口的输入信号：非周期的脉冲信号
      • 计数器接口的输出信号：脉冲计数值
    • 定时器
      • 定时器接口的输入信号：周期性时钟
      • 定时器接口的输出信号：按输入周期产生一个定时输出

1.2. 8253 的主要功能

  • 有 3 个独立的 16 位计数器。
  • 每个计数器都可以按照二进制或 BCD 码进行计数。
  • 每个计数器的计数速率可高达 2 MHz。
  • 每个计数器有 6 种工作方式，可由程序设置和改变。
  • 所有的输入输出引脚电平都与 TTL 电平兼容（单电源+5V）。

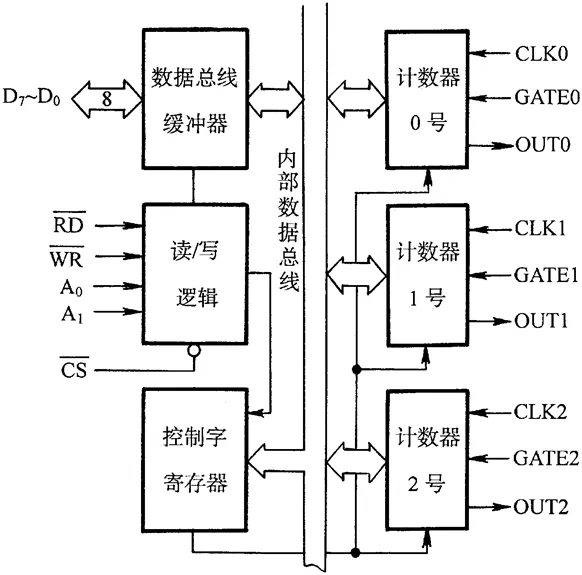

1.3. 8253 的内部结构

1.3.1. 数据总线缓冲器

CPU 用输入输出指令对 8253 进行读写的所有信息：

  • CPU 初始化编程时写入 8253 的控制字；
  • CPU 向某一计数器写入的计数值；
  • CPU 从某一计数器读取的计数值。

1.3.2. 读/写逻辑

8253内部操作的控制部分：

  • CS‾\overline{CS} 片选控制
  • RD‾\overline{RD} 和 WR‾\overline{WR} 读写控制
  • A0\displaystyle{ A _{ 0 } } 和 A1\displaystyle{ A _{ 1 } } 端口选择
A1A0端口
00计数器0
01计数器1
10计数器2
11控制字寄存器

1.3.3. 控制字寄存器

控制字寄存器，在初始化时由 CPU 写入控制字决定计数器的工作方式。 控制字寄存器只能写入不能读出。

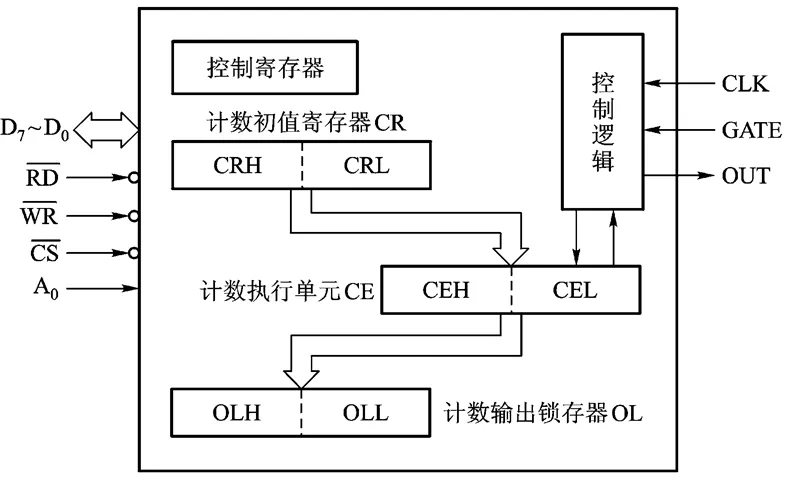

1.3.4. 计数器

  • 3 个计数器中都包括 4 个寄存器：
    • 计数初值寄存器 CR；
    • 减法计数寄存器 CE，一个有效脉冲，CE 值减一
    • 计数输出寄存器 OL，随 CE 变化；CPU 发出所存命令时，锁存当前计数值
    • 控制寄存器(6位)
  • 每个计数器都 3 条信号线：
    • 计数输入 CLK；
    • 输出信号 OUT；
    • 选通输入（门控输入）GATE；

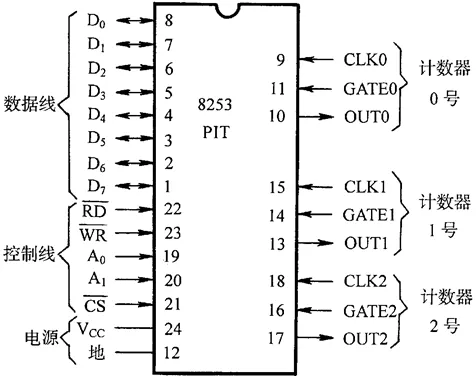

1.4. 引线

  • 与CPU的连接线：
    • D0∼D7D_0\sim D_7 双向三态与数据总线连接；
    • A0\displaystyle{ A _{ 0 } } 与 A1\displaystyle{ A _{ 1 } } 地址线，片内寻址；
    • CS‾\overline{CS} 片选信号线；
  • RD‾\overline{RD} 与 RD‾\overline{RD} ,读写控制
    • 与外部设备的连线：
    • CLK 引脚可输入周期或随机的脉冲信号；
    • GATE 启动或禁止计数；
    • OUT 引脚，输出信号端，可以是方波，脉冲电平等

1.5. 8253 控制字

D7D6D5D4D3D2D1D0
SC1SC0RL1RL0M2M1M0BCD
计数器选择读/写格式工作方式数制
  • SC
    • 00 计数器 0
    • 01 计数器 1
    • 10 计数器 1
    • 11 非法
  • RL
    • 00 锁存
    • 01 低八位
    • 10 高八位
    • 11 十六位
  • M
    • 000 方式 0
    • 001 方式 1
    • x10 方式 2
    • x11 方式 3
    • 100 方式 4
    • 101 方式 5
  • BCD
    • 0 二进制
    • 1 BCD 计数

1.6. 计数方式

方式 0：计数结束中断方式

计数器只计一遍。当计数到 0 时，并不恢复计数值，不开始重新计数，且输出保持为高。只有在写入另一个计数值时，OUT 变低，开始新的计数。

8253在 WR‾\overline{WR} 信号的上升沿将计数值写入 CR，并在下一个 CLK 脉冲开始计数，即如果计数初值为N，在 N+1 个 CLK 脉冲之后输出信号 OUT 变为高电平；

计数过程由 GATE 控制暂停，当 GATE=0 时，计数暂停，当 GATE 变高之后继续计数；

8253 在计数过程可以改变计数值，如果是 8 位计数，在写入新的计数值之后开始重新计数；如果是 16 位，则写第一个字节后计数暂停，第二个字节后按新的计数值计数；

8253 内部没有中断控制电路，可以用 OUT 信号作为中断请求信号。

Example

若 8253 的地址为 04H~07H，要使计数器 1 工作在方式 0，仅用 8 位二进制计数，计数值为 128，初始化程序

MOV AL, 50H   ; 控制字 01 01 000 0
OUT 07H, AL   ; 输至控制字寄存器
MOV AL, 80H   ; 计数值 128
OUT 05H, AL   ; 输至计数器 1

方式 1：可编程单稳态触发方式

  • 由门控信号 GATE 上升沿触发计数；
  • 开始计数之后 OUT 变为低电平；
  • 计数执行单元 CE 为零时，OUT 端变为高电平。

写入控制字后，OUT 输出为高电平。写入计数初值 N 后，计数器并不开始计数，而要等到 GATE 上升沿后的下一个 CLK 输入脉冲的下降沿，计数初值装入减 1 计数寄存器，同时 OUT 端变为低电平，计数才开始。计数结束时，OUT 输出变高，从而产生一个宽度为 N 个 CLK 周期的负脉冲

方式 1 中 GATE 信号有两个方面的作用：

  • 在计数结束后，若再来一个 GATE 信号上升沿，则下一个时钟周期的下降沿又从初值开始计数，而不需要重新写入初值，即门控信号可重新触发计数
  • 在计数过程中，若来一个 GATE 信号的上升沿，也在下一个时钟下降沿从初值起重新计数，即终止原来的计数过程，开始新的一轮计数

方式 2：频率发生器方式（分频器）

  • 写入控制字 CW 之后，OUT 端变为高电平；
  • 下一个 WR‾\overline{WR} 信号的上升沿写入计数初值，若 GATE 为高电平则在之后的第一个时钟下降沿开始减一计数；
  • 计数减至 1 之后 OUT 端变为低电平并维持 1 个时钟周期，计数器值变为 0 之后 OUT 端重新变为高电平开始下一轮的计数。
  • CR 内容能自动地、重复地装入到 CE 中，OUT 端上就能连续地输出周期性分频信号 (1/N)；
  • 改变计数初值，即可获得不同速率的 OUT 输出信号；
  • 负脉冲宽度均为一个CLK脉冲的周期；
  • 既可软件启动，又可硬件启动。

方式 3：方波发生器

  • 写入控制字 CW 之后，OUT 端变为高电平；
  • 下一个 WR‾\overline{WR} 信号的上升沿写入计数初值，若 GATE 为高电平则在之后的第一个时钟下降沿开始减一计数；
  • 若为偶数则计数减至 N/2 之后 OUT 端变为低电平继续计数；计数减至 0 时 OUT 端回复高电平，并重新载入初值计数（完全对称方波）；
  • 若为奇数则计数减至 (N+1)/2 之后 OUT 端变为低电平继续计数；计数减至 0 时 OUT 端回复高电平，并重新载入初值计数（近似对称方波）。

GATE =0 终止计数，当计数过程中有新的 LSB 传入时不影响当前计数，在当前计数周期结束后使用新的计数值。

方式3的特点

  • CR 内容能自动地、重复地装入到 CE 中；
  • 改变计数初值，即可获得不同速率的 OUT 输出信号；
  • 主要应用作为方波发生器和波特率发生器；
  • 既可软件启动，又可硬件启动。

方式 4：软件触发选通方式

  • 写入控制字 CW 之后，OUT 端变为高电平；
  • 下一个 WR‾\overline{WR} 信号的上升沿写入计数初值，若 GATE 为高电平则在之后的第一个时钟下降沿开始减一计数；
  • 计数为 0 时，OUT 输出低电平，持续一个 CLK 脉冲周期之后恢复高电平；
  • 重新输入计数初值之后再开始重新计数。
  • 与方式0主要区别是OUT端输出的波形不同。其次是计数期间的输出极性相反，方式0是低电平输出，方式4是高电平输出。
  • 计数值N仅一次有效，继续计数需要新的计数值。
  • 软件触发，采用计数值装入计数寄存器来触发。
  • 计数过程中如果有新的计数值写入，在下一个CLK下降沿采用新的计数值开始计数。

方式 5：硬件触发选通方式

  • 写入控制字CW之后，OUT端变为高电平；
  • 下一个 WR‾\overline{WR} 信号的上升沿写入计数初值，此时不立即计数；
  • GATE信号上升沿触发计数，开始减一计数；
  • 计数为 0 时，OUT 输出低电平，持续一个 CLK 脉冲周期之后恢复高电平；
  • 重新出现 GATE 上升沿脉冲再开始重新计数。

方式 5 的特点

  • 硬件触发，采用 GATE 上升沿触发。
  • GATE上升沿任何时候都会触发一个新的计数。
  • 计数过程中如果有新的计数值写入，不影响当前计数，在下一个GATE上升沿采用新的计数值开始计数
方式0方式1方式2方式3方式4方式5
方式功能事件计数单脉冲频率发生器方波发生器软件触发硬件触发
启动方式写入初值GATE上升沿写入初值或GATE上升沿写入初值或GATE上升沿写入初值GATE上升沿
中止计数GATE=0-GATE=0GATE=0GATE=0-
写入新初值立即有效下一轮有效下一轮有效下一轮有效立即有效下一轮有效
计数值使用一次有效自动重装自动重装自动重装一次有效自动重装

1.7. 工作方式的异同

共同点

  • 每一种工作方式不仅与计数初值有关, 而且受CLK信号和GATE信号控制。CLK信号确定计数减1速率, GATE信号允许/禁止计数，或者启动计数。
  • 写计数初值之后, 并不马上开始计数, 只有检测到GATE信号有效, 经过一个CLK周期, 把计数初值送到减1计数器, 才开始做减1操作。
  • OUT端随着工作方式的不同和当前计数状态的不同, 一定有电平输出变化。OUT的输出波形在写控制字之前为未定态, 在写了控制字之后到计数之前为计数初态, 再之后有计数态、暂停态、结束态等。
  • 对于给定的工作方式, 门控信号GATE的触发条件是有具体规定的, 或电平触发, 或边沿触发, 或两者均可。

不同点

0 & 4

软件触发（写入计数初值）启动计数, 无自动重装计数值功能。

方式区别
0在计数过程中输出低电平, 计数结束时变为高电平, 并一直保持
4在计数过程中输出为高电平, 计数结束时输出一个宽度为一个TCLK的负脉冲, 以后又保持高电平
1 & 5

硬件触发（GATE上升沿）启动计数

方式区别
1在计数过程中输出一个宽度为计数初值乘以TCLK的单相负脉冲
5在计数结束后输出一个宽度为一个TCLK的负脉冲
2 & 3

具有自动重装计数值的能力, 是频率发生器(分频器)

方式区别
2输出占空比为 (n-1):1 的矩形波信号
3输出占空比为 (n/2):(n/2) 的方波信号

1.8. 8253 编程

1.8.1. 流程

graph LR a["写入控制字"] b["写入计数值"] c["只写低8位，高位置0"] d["只写高8位，低位置0"] e["16位，先写低8位，再写高8位"] a-->b b-->c b-->d b-->e
%%{init: {'theme':'dark'}}%% graph LR a["写入控制字"] b["写入计数值"] c["只写低8位，高位置0"] d["只写高8位，低位置0"] e["16位，先写低8位，再写高8位"] a-->b b-->c b-->d b-->e

1.8.2. 端口地址

假设端口地址为 0F8H~0FBH，则计数器 0，计数器 1，计数器 2，控制端口分别为 0F8H, 0F9H, 0FAH, 0FBH
